硬件设置

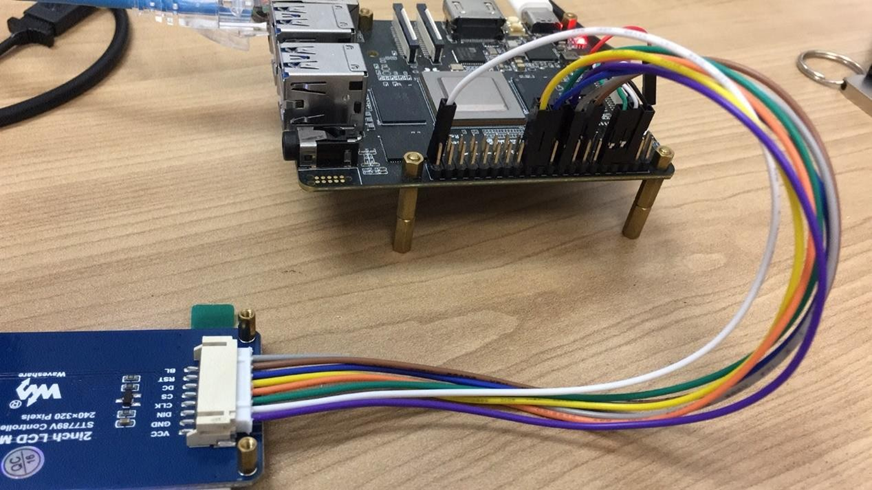

下表和下图描述了如何将2英寸LCD模块连接到40-Pin Header上:
2英寸LCD模块 | 引脚序号 |
---|---|
VCC | 17 |
GND | 39 |
DIN | 19 |
CLK | 23 |
CS | 28 |
DC | 22 |
RST | 13 |
BL | 18 |
下表和下图描述了如何将2英寸LCD模块连接到40-Pin Header上:
2英寸LCD模块 | 引脚序号 |
---|---|
VCC | 17 |
GND | 39 |
DIN | 19 |
CLK | 23 |
CS | 28 |
DC | 22 |
RST | 13 |
BL | 18 |
