自动协商

如果您需要支持10/100/1,000 M模式的自动协商，您需要了解以下限制，然后按照以下要求设计布局。
重要： 在自动协商模式下，仅支持以下PHY模式：
  • YT8521DH/DC
  • YT8531DH/DC

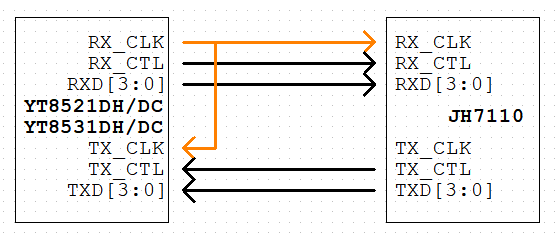

另外，您需要将PHY的RX_CLK连接到其TX_CLK，如下图中的橙色线所示。

图 1. GMAC 10 M/100 M/1,000 M自动协商
GMAC0布局要求：
  • TX_CLK到RX_CLK的线长不能超过500 mil。
  • RX和TX的线长不能超过4,300 mil。
  • 匹配RXD[3:0]信号组与RX_CTL和RX_CLK信号的线长在100 mil以内。
  • 匹配RXD[3:0]信号组与RX_CTL和RX_CLK信号的线长在100 mil以内。
  • 数据和时钟通道的布线应保持一个完整的参考平面。
GMAC1布局要求：
  • TX_CLK到RX_CLK的线长不能超过500 mil。
  • RX_CLK的线长不能超过4,000 mil。匹配RXD[3:0]信号组与RX_CTL和RX_CLK信号的线长在100 mil以内。
  • TX_CLK的线长比RX_CLK的长2,000 mil。匹配RXD[3:0]信号组与RX_CTL和RX_CLK信号的线长在100 mil以内。
  • 数据和时钟通道的布线应保持一个完整的参考平面。
