Pin Out

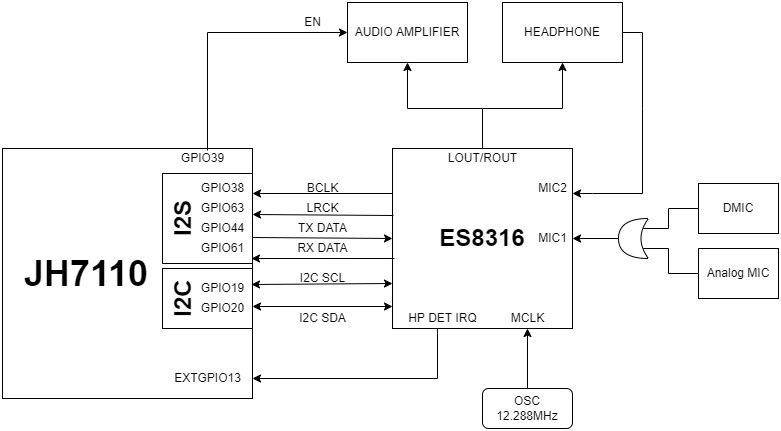

在昉·惊鸿-7110 DevKit上，昉·惊鸿-7110与CODEC ES8316主要通过I2C进行通信，通过I2S进行音频数据传输，主要GPIO连接如上图所示。由于ES8316作为master，I2S作为slave，故音频时钟由ES8316提供。

ES8316能通过耳机或音响功放来播放，当插上或拔出耳机时，ES8316会通过EXTGPIO13（I2C to GPIO）产生中断请求昉·惊鸿-7110检查耳机状态，并通过GPIO39来控制音响功放电源，实现播放通道自动选择功能。

ES8316拥有两个MIC通道选择，在昉·惊鸿-7110 DevKit上，通道MIC1支持数字麦克风（DMIC）和模拟麦克风（AMIC），通道MIC2支持耳机麦克风。但DMIC和AMIC会互相影响且GPIO有冲突，故硬件连接上只能二选一，要看昉·惊鸿-7110 DevKit上保留的是哪一个麦克风，同时需断开另一个麦克风，软件上可自行切换通道MIC1（DMIC或AMIC）或MIC2，详见切换MIC通道章节。
