硬件配置

Pin配置

由于ES8316与RGB的pin有冲突，因此需要在硬件上进行切换。

在昉·惊鸿-7110 DevKit底板背面的拨码开关区域中找到S2、S4、S8（下图红框部分），将 GPIO38、GPIO44、GPIO39、GPIO61、GPIO63往图中箭头方向拨动。
图 1. 拨动拨码开关

DMIC和AMIC配置

由于DMIC与AMIC在通道MIC1会互相影响，硬件上只能二选一，因此要判断昉·惊鸿-7110 DevKit连接的是DMIC还是AMIC，主要看是否贴上相连的对应电阻。

如下图所示，DMIC和AMIC的位置已标出。
  • 图中箭头所指则是与AMIC相连的电阻R663和R664的位置。

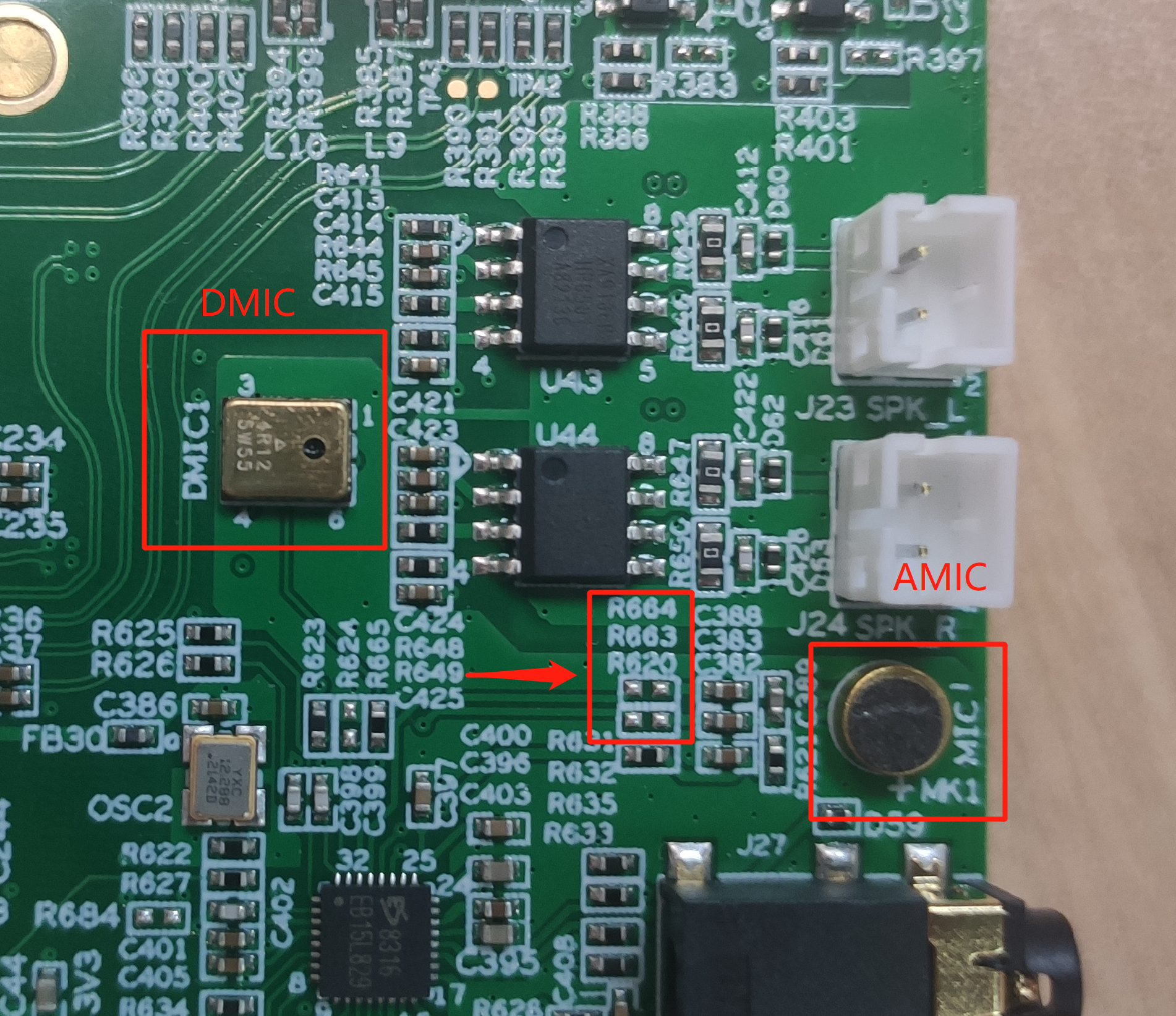

    图 2. AMIC-R663和R664
  • 在上图中DMIC位置对应的背面，如下图所示，红框中则是与DMIC相连的电阻R666的位置。

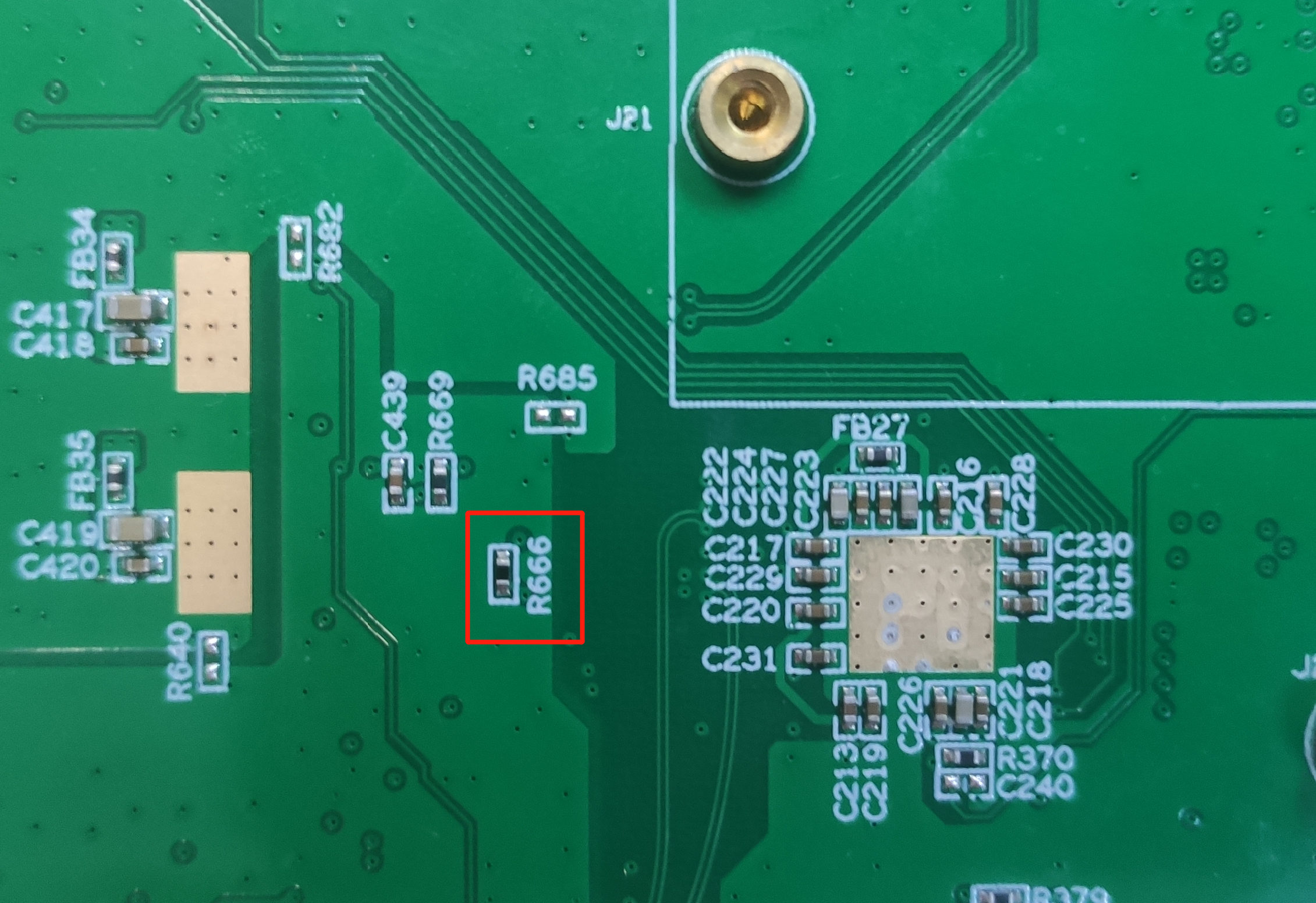

    图 3. DMIC-R666

您可通过电阻R663/664和R666的情况来判断昉·惊鸿-7110 DevKit支持哪一个麦克风。 例如，如上两图所示，R666地方已贴上电阻，而R663/664没有电阻，则DMIC已连接 且AMIC已断开，因此通道MIC1使用的是DMIC。反之，R663/664地方已贴上电阻，而 R666没有电阻，则AMIC已连接且DMIC已断开，故通道MIC1使用的是AMIC。
